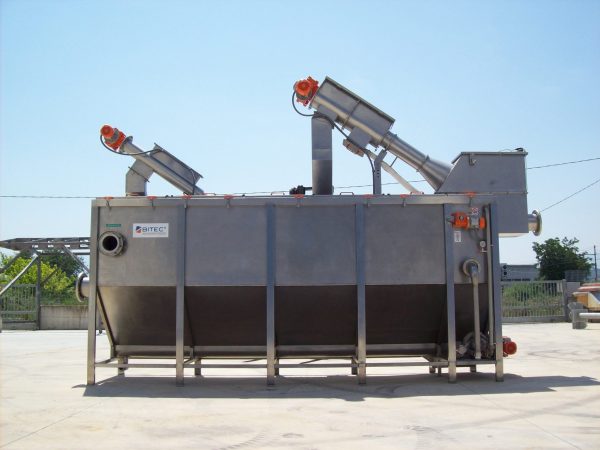

Descrizione
Il sistema compatto di pretrattamento, riunisce in un unico monoblocco le funzioni di grigliatura, sedimentazione, lavaggio e compattazione dei solidi rimossi, estrazione delle sabbie e degrassatura.
Principio di Funzionamento
Questa macchina combinata viene alimentata da una pompa oppure per gravità, attraverso una tubazione fissa.
Il refluo passa attraverso l’unità grigliante che rimuove le particelle solide più grosse, poi giunge in una vasca di sedimentazione dove le particelle sedimentate vengono poi rimosse da un sistema di coclee.
Come optional è possibile installare il sistema di rimozione dei grassi e degli oli sospesi.
E’ possibile scegliere un ampia gamma di dispositivi di grigliatura utilizzando le diverse seguenti unità griglianti:
- Filtrococlea con vaglio di grigliatura variabile da 0.5 a 3 mm
- Filtrococlea con vaglio di grigliatura variabile da 3 a 10 mm
- Griglia a tamburo rotante con spaziatura variabile da 0.3 a 3 mm
- Griglia verticale con spaziatura variabile da 15 a 40 mm
CARATTERISTICHE
Il monoblocco presenta le seguenti peculiarità:
- Assenza di odori
- Assenza di bloccaggi
- Bassi costi di gestione e manutenzione
- Ridotti spazi richiesti
- Lavori edili non necessari
- Facilità di installazione e gestione
- Bassi residui di materia organica nel solido estratto
- Riduzione fino al 40% in volume dei solidi rimossi
- Portata in ingresso fino a 150 l/sec
- Foratura vaglio Ø 3 ÷ Ø 7 mm foro tondo
componenti & materiali
- VASCA in acciaio pressopiegato a freddo con rinforzi in profilati tubolari realizzata in acciaio iniox AISI 316L;
- SPIRALI in acciaio al carbonio di elevato spessore o in acciaio inox AISI 304/316L;
- SISTEMA di lavaggio zona di compattazione con valvola manuale/automatica;
- VALVOLA di sfiato odori sul contenitore;
- SCIVOLI per scarico grigliato e sabbia in AISI 316L;
- TUBO di scarico per liquidi in PE provenienti dalla zona di compattazione;
- INDICATORE di livello a bacchette su contenitore filtrococlea;
- FINE CORSA meccanici in tutti i coperchi con rischio per la sicurezza del personale;
- ETICHETTE adesive di warning sulle parti soggette a pericolo di intrusione;
- GOLFARI di sollevamento;
- SOFFIANTE a canali laterali di potenza e portata d’aria adeguata;
- POMPA per estrazione grassi di grandezza adeguata;
- BULLONERIA in acciaio A4
