Descrizione
La griglia a cestello viene utilizzata generalmente per la filtrazione
grossolana dei reflui in ingresso nei pozzetti degli impianti di sollevamento per evitare eventuali bloccaggi delle pompe
Principio di Funzionamento

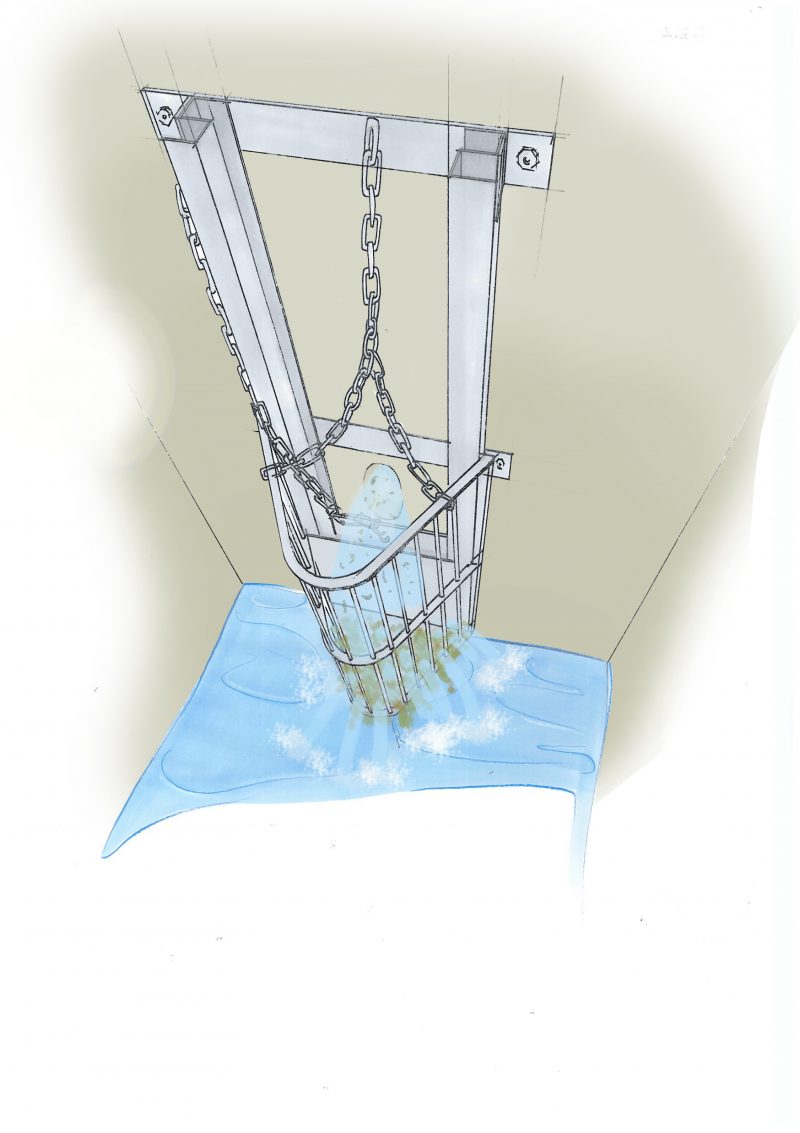

La griglia è costituita da un telaio in profilati con doppia guida da fissare a parete nel quale si fanno scorrere per il posizionamento o all’occorrenza per l’estrazione un cestello filtrante con fondo apribile per scarico del materiale grigliato ed un diaframma per eventuale chiusura del tubo in afflusso.
Il telaio della lunghezza standard di 2 ml può essere fornito di prolunghe per raggiungere la quota necessaria d’installazione.
Il comparto di filtrazione del cestello di 1 m di altezza, è realizzato con tondini di acciaio posti ad una luce netta di circa 30 mm.
La griglia viene fornita completa di catene per l’estrazione del cestello ed il posizionamento del diaframma.
CARATTERISTICHE
L’Air Lift presenta le seguenti peculiarità:
- Robuste ed affidabili
- Semplice manutenzione
- Facile installazione
- Ridotto ingombro verticale
componenti & materiali
La griglia è composta dalle seguenti parti:
- TELAIO di scorrimento in profilati a doppia guida con staffe di fissaggio a parete;
- CESTELLO FILTRANTE costituito da profilati pressopiegati, supporti cestello a taglio laser ed elementi filtranti con tondini di acciaio completo di sportello di scarico con cerniere in lamiera e leva di apertura;
- DIAFRAMMA in lamiera pressopiegata;
- CATENE di sollevamento complete di grillo di idoneo spessore per il diaframma e il cestello;
- MATERIALE DI COSTRUZIONE in acciaio al carbonio zincato a caldo o in acciaio inox AISI 304, a richiesta in acciaio inox AISI 316
accessori
La griglia a cestello può essere fornita, a richiesta, completa dei seguenti accessori:
- REALIZZAZIONE in acciaio inox AISI 316L.
- CATENE di sollevamento in acciaio zincato a caldo o in acciaio inox AISI 316.
- PARANCO manuale.
- PARANCO elettrico.
