PSM - Pancone Sbarramento Manuale

PSM – Pancone Sbarramento Manuale

Paratoie e Stramazzi

Funzionamento

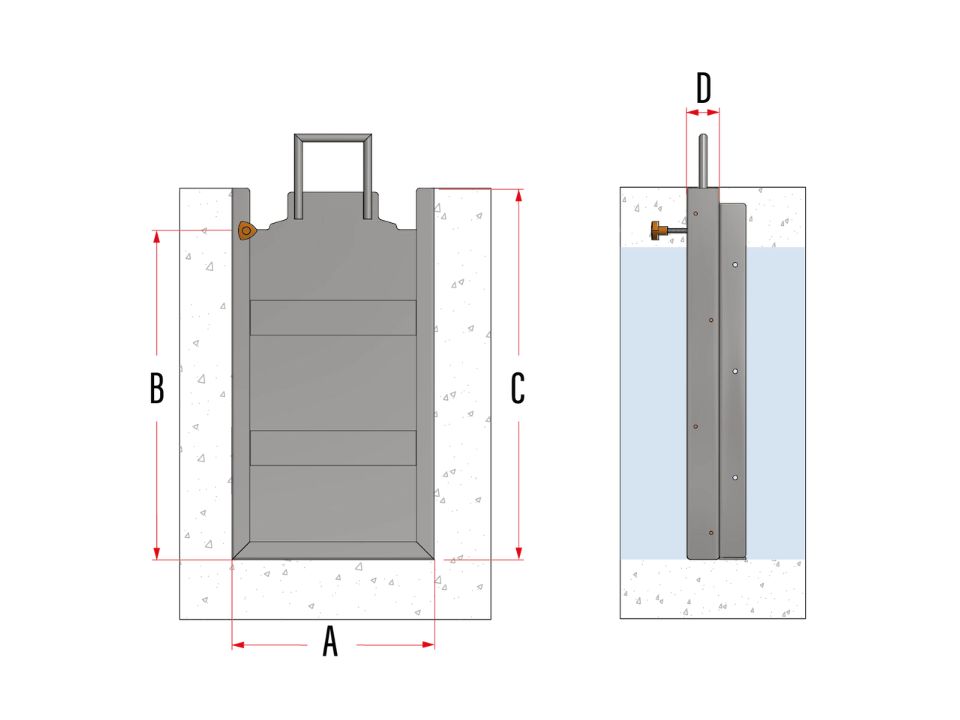

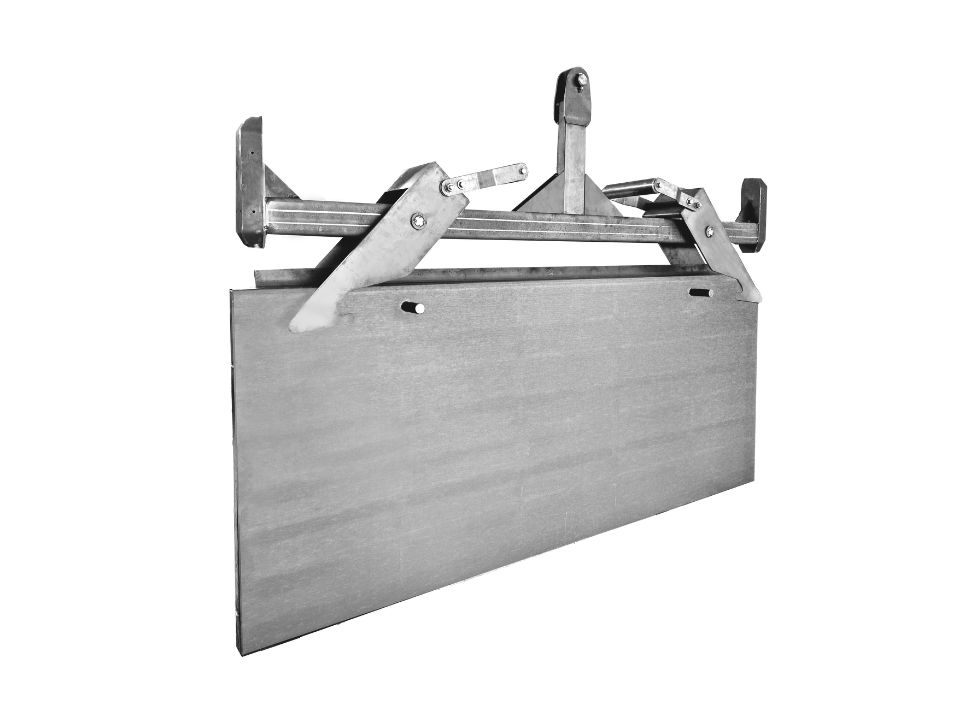

I panconi sono essenzialmente costituiti da un telaio fissato sul canale ad incasso o mediante tasselli ad espansione, e dalla parte mobile (scudo) completa di guarnizioni di tenuta e maniglie di sollevamento. Per panconi di grandi dimensioni lo scudo può essere formato da più pezzi sovrapposti opportunamente incastrati fra loro. I panconi vengono utilizzati in tutti i casi in cui è necessario intercettare e regolare il flusso dell’acqua all’interno di un impianto di trattamento acque reflue.

Vantaggi

• Robusto ed affidabile
• Semplice manutenzione

Dati tecnici Principali

Larghezza telaio: 300-3000 mm
Altezza scudo: 300-1000mm
Materiali di costruzione: Acciaio inox ASI304/L-316/L

Scarica Scheda Tecnica

richiedi informazioni

Descrizione Tecnica Estesa

I panconi sono sistemi di sbarramento idraulico utilizzati per regolare il flusso dell’acqua. Installati generalmente in canale con tenuta su tre lati, possono essere movimentati manualmente o tramite argani e mezzi meccanici.

Filtrazione di acque ad uso potabile.
Cicli filtranti ad uso tecnologico industriale.
Acque grezze con forte presenza di solidi sospesi.

Serbatoio in acciaio al carbonio verniciato ad alto spessore.
Piastra con ugelli filtranti.
Passo d'uomo in acciaio al carbonio verniciato con coperchio e maniglie.
Batteria valvole per filtro/controlavaggio comando manuale.
Manometri per il controllo della pressione ingresso/uscita.
Golfari per il sollevamento del filtro.
Piedi di sostegno.
Gruppo valvole per filtro/controlavaggio a comando manuale o automatico (con attuatori pneumatici).
Collegamenti completi per diluizione dell'acqua, immissione della soluzione e scarico.
Quadro elettrico e/o morsettiera con i comandi di controllo della stazione.
Scaldiglia anticondensa per tramoggia (opzionale).
Acciaio inox AISI 304/L - 316/L.
