AGC – Griglia a Cestello

Macchine Accessorie

Funzionamento

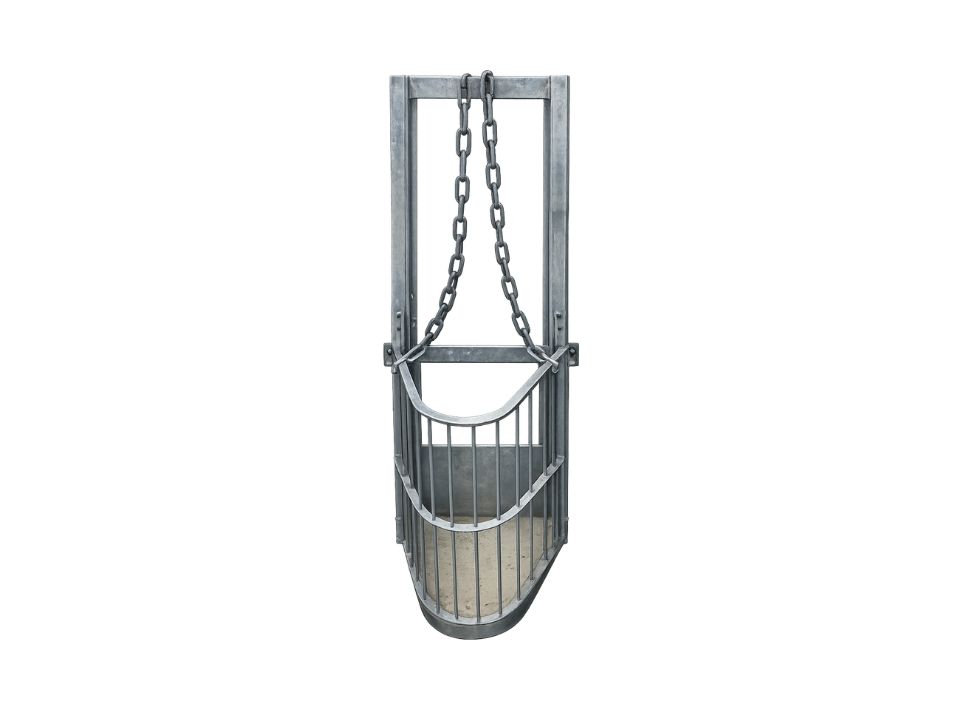

La griglia è composta da un telaio in profilati con doppia guida a parete, in cui scorrono un cestello filtrante estraibile e un diaframma per chiudere il tubo in ingresso. Il telaio standard è lungo 2 metri, ma può essere esteso con prolunghe per adattarlo alla quota di installazione.

Vantaggi

• Robusta ed affidabile
• Semplice manutenzione
• Facile installazione
• Ridotto ingombro verticale

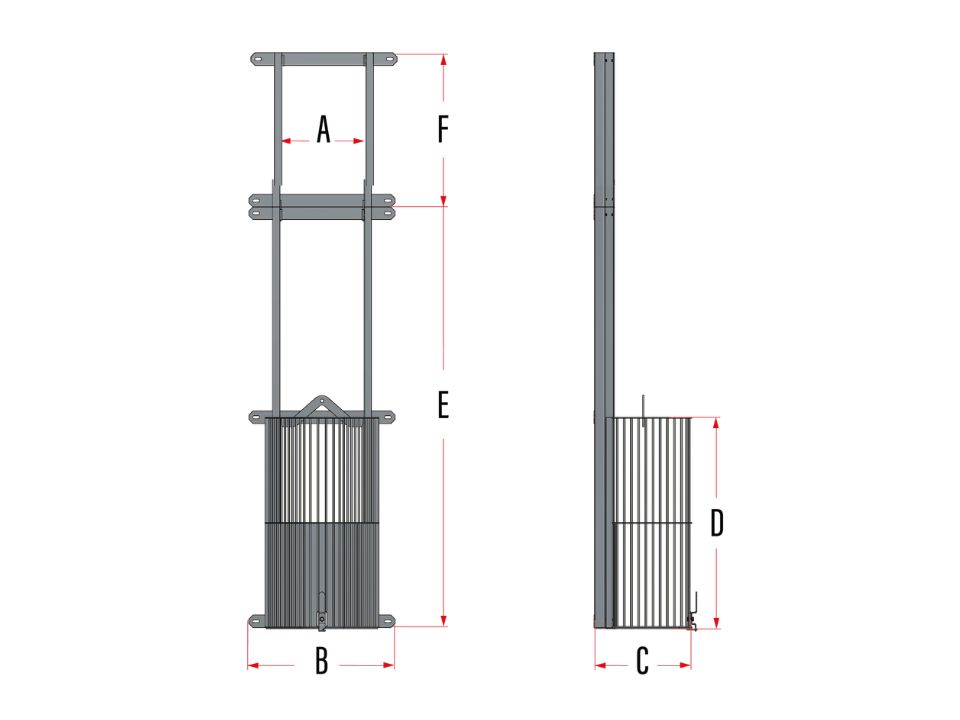

Dati tecnici Principali

Luce interna: 400-1000mm
Altezza cestello: 1000-2000mm

Scarica Scheda Tecnica

Descrizione Tecnica Estesa

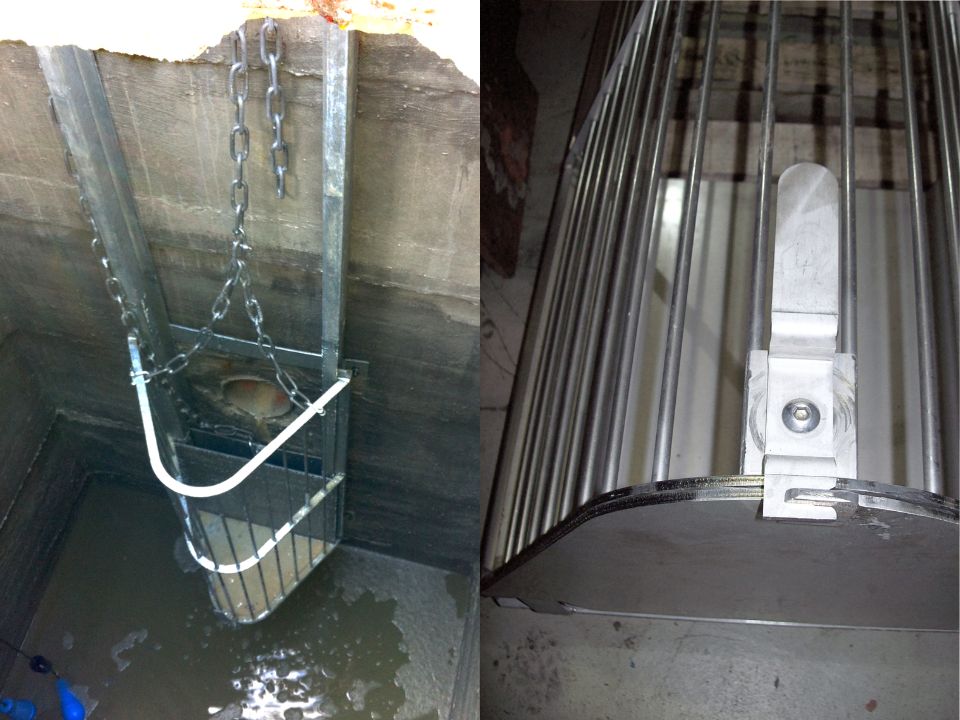

Viene utilizzata generalmente per la filtrazione grossolana dei reflui in ingresso nei pozzetti degli impianti di sollevamento per evitare eventuali bloccaggi delle pompe.

Acque reflue in ingresso ad impianti di sollevamento.
Filtrazione acque meteoriche.

Telaio di scorrimento con struttura in profilati a doppia guida e staffe per fissaggio a parete.

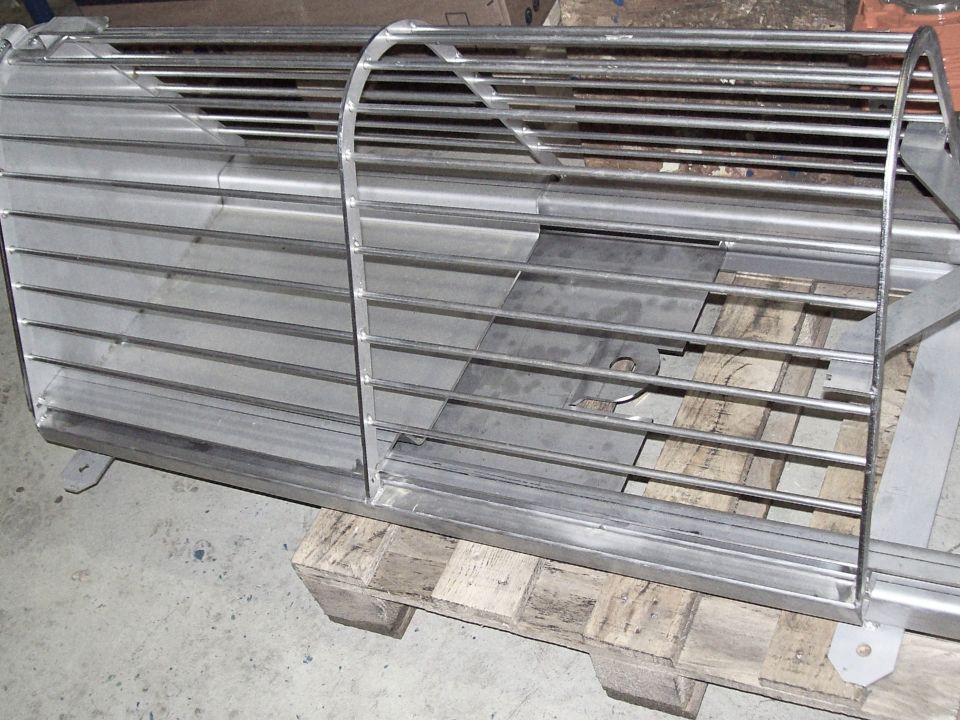

Cestello filtrante realizzato con profilati pressopiegati, supporti a taglio laser e elementi filtranti con tondini in acciaio include sportello di scarico con cerniere e leva di apertura.
Diaframma costruito in lamiera pressopiegata.
Catene di sollevamento complete di grilli adeguati per il sollevamento di diaframma e cestello.
Telaio con lunghezza standard di 2 metri lineari, estendibile con prolunghe per raggiungere la quota di installazione richiesta.
Cestello filtrante: comparto di filtrazione alto 1 metro, con tondini in acciaio distanziati di circa 40mm di luce netta.
Griglia fornita completa di catene per l’estrazione del cestello e per il posizionamento del diaframma.
Struttura in acciaio al carbonio zincato a caldo oppure acciaio inox AISI 304/L-316/L.
